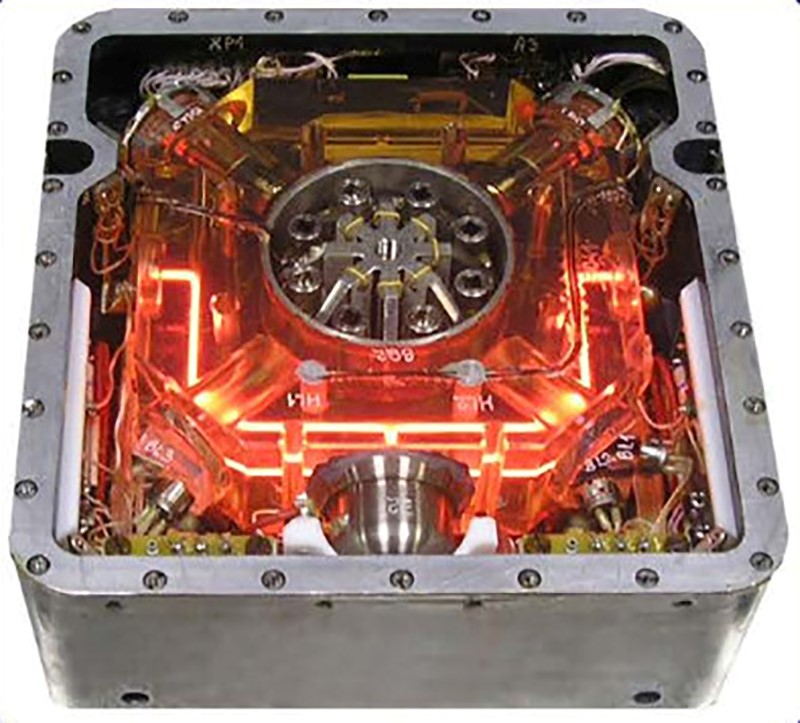

Лазерный гироскоп ЛГ-028
Характеристики ЛГ-028
Размеры,не более 160*160*63 мм
Масса,не более 2,5 кг
Потребляемая мощность7 Вт
Питание +-15В, +-5 В или 27 В
Интерфейс- RS-422 или импульсы
Частота опроса- 1 кГц
Стабильность нуля в запуске (3σ)-0,01о/ч
Невоспроизводимость нуля от запуска к запуску (3σ)-0,01о/ч
Нелинейность и нестабильность масштабного коэффициента (3σ) - 1*10-5 отн. ед.
Срок службы- 16 лет
Ресурс- 20000 ч
Диапазон рабочих температур- -50 - +70 оС
Удары прочность- 15 g
Вибрация ШСВ 20-2000 Гц, прочность- 6 g
Лазерные гироскопы
GD138
Размеры Æ148*60
Масса 3 кг
Потребляемая мощность 5 Вт
Питание +-15В, +-5 В
Интерфейс- RS-422 или импульсы
Частота виброподвеса – не менее 400 Гц
Частота опроса- 2 кГц
Стабильность нуля в запуске (σ)- 0,001о/ч
Невоспроизводимость нуля от запуска к запуску (σ)- 0,001о/ч
Нелинейность и нестабильность масштабного коэффициента отн. ед.- 5*10-6
Срок службы- 12,5 лет
Ресурс- 10000 ч
Диапазон рабочих температур- -55- +70С
Удары прочность- 25 g
Вибрация ШСВ 20-2000 Гц прочность- 8 g
GD116
Размеры Æ85*48
Масса 0,7 кг
Потребляемая мощность 3 Вт
Питание +-15В, +-5 В
Интерфейс- RS-422 или импульсы
Частота виброподвеса – не менее 700 Гц
Частота опроса- 2 кГц
Стабильность нуля в запуске (σ)- 0,007о/ч
Невоспроизводимость нуля от запуска к запуску (σ)- 0,01о/ч
Нелинейность и нестабильность масштабного коэффициента отн. ед.- 1*10-5
Срок службы- 12,5 лет
Ресурс- 10000 ч
Диапазон рабочих температур- -55- +75С
Удары прочность- 100 g
Вибрация ШСВ 20-2000 Гц прочность- 15 g

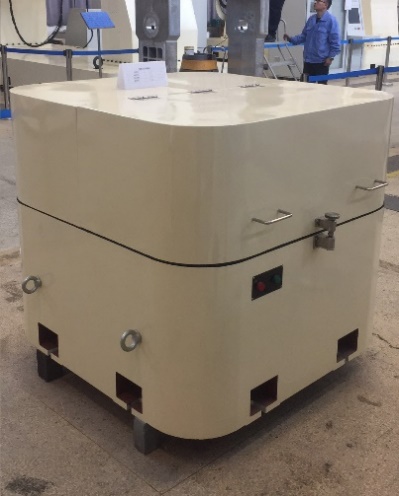

Centrifuge parameters
Item |
Index |
Remark |
Table top |
Disk |
|
Table diameter size |
≥900mm |
|
Total size |
Ф1.2m x 0.8m |
|
Weight |
850Kg |
|
Payload weight |
10kg |
|
Payload size |
φ300×300 |
|
Payload height |
≤300mm |
|
power |
380V±10 50Hz±5Hz 20KW |
|
Centrifugal acceleration range |
0g-60 g |
|
Centrifugal acceleration accuracy |
Better than 30ppm in full range |
|
Time to reach full acceleration |
70s |
|
Rotary rate accuracy (Any point test) |
≤ ± 20 ppm |
|
Rotary rate repeatability (Any point test) |
≤ ± 20 ppm |
|
Test payload quantity |
4 |
|
Slipring number |
30 rings |
|
Slipring current nominal value |
3A/ring |
|
Dynamic resistance change value |
10mΩ |
|
